Prise de cote vitrage sur mesure : éviter les erreurs de commande en PACA et en Corse

Une erreur de 3 mm peut suffire à bloquer une pose, détériorer une parclose ou imposer une nouvelle fabrication. Sur un chantier, une prise de cote vitrage sur mesure ne se limite donc jamais à relever une largeur et une hauteur.

La méthode doit intégrer la feuillure, les jeux de pose, l’épaisseur réelle du vitrage, les déformations du châssis et les contraintes climatiques locales. Cette rigueur réduit les reprises, protège la marge de l’entreprise et sécurise la responsabilité du poseur.

Les erreurs de commande vitrage les plus fréquentes

Une erreur commande vitrage provient généralement d’une information absente ou relevée trop rapidement.

Les cas rencontrés sur le terrain sont récurrents :

• cotes prises sur la parclose au lieu du fond de feuillure ;
• largeur et hauteur inversées ;
• jeu de pose oublié ;
• épaisseur du vitrage estimée sans contrôle ;
• feuillure non parallèle ;
• diagonales non mesurées ;
• sens de pose du vitrage isolant non précisé ;
• vitrage feuilleté, trempé ou à couche mal identifié ;
• ancienne menuiserie bois considérée comme parfaitement équerrée ;
• dimensions reprises d’un ancien devis sans nouvelle vérification.

La feuille de cotes doit décrire le support réel. Elle ne doit pas simplement reprendre la dimension du vitrage existant.

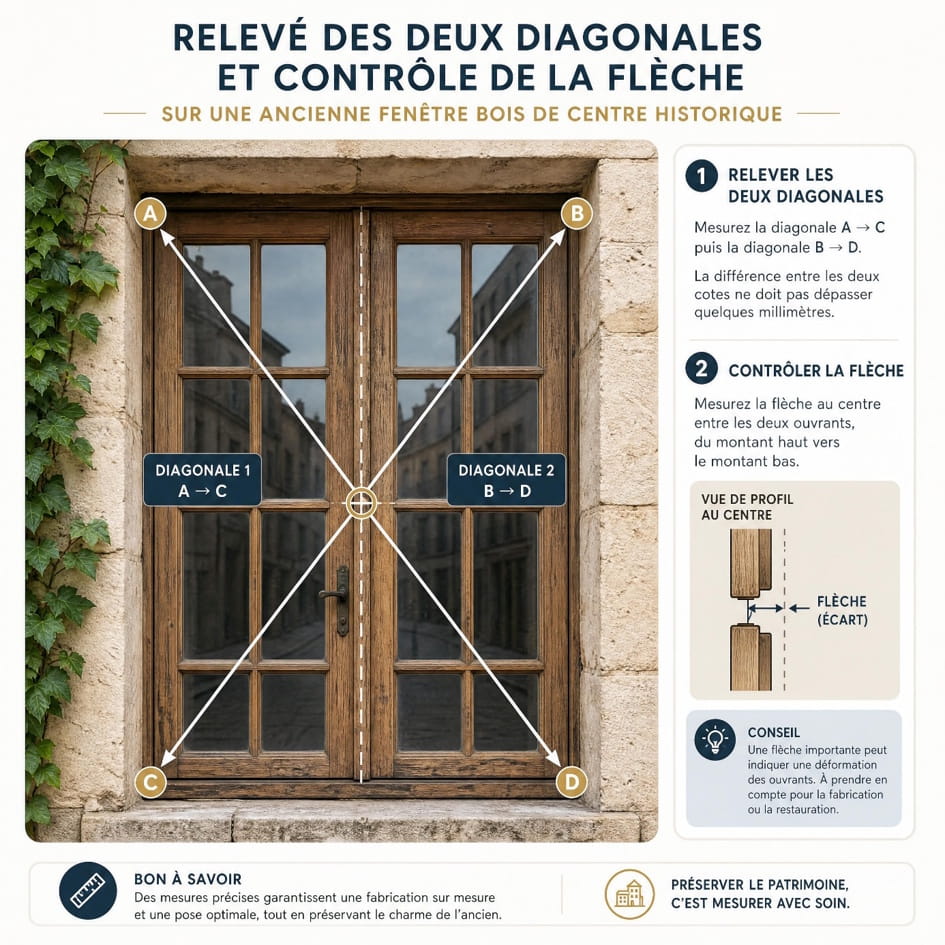

2 diagonales à relever systématiquement - Contrôle géométrique minimal

Mesurer un vitrage de fenêtre en rénovation

La rénovation sur menuiserie existante demande une méthode spécifique. Le vitrage est souvent retiré avant la prise de cotes définitive. Si ce n’est pas possible, il faut identifier précisément les éléments visibles et reconstruire la géométrie de la feuillure.

1. Identifier le type de menuiserie

Commencez par relever :

• matériau du châssis : bois, aluminium, PVC ou acier ;
• ouvrant ou dormant ;
• présence de parcloses ;
• type de maintien : mastic, profilé, parclose, feuillure ouverte ;
• sens d’ouverture ;
• nombre de côtés réellement porteurs ;
• état des cales et du drainage.

Dans une fenêtre bois ancienne, la cote visible entre parcloses peut être très différente de la cote utile au fond de feuillure. Les couches de peinture, les mastics successifs et les réparations locales réduisent parfois la profondeur disponible.

2. Relever largeur et hauteur à plusieurs endroits

Mesurez la largeur en partie haute, au centre et en partie basse. Faites la même opération pour la hauteur, côté gauche, au centre et côté droit.

Notez chaque valeur sur la feuille de cotes. Ne retenez pas automatiquement la plus grande ou la plus petite dimension.

La cote de fabrication se déduit ensuite de la dimension utile de la feuillure, après prise en compte du jeu nécessaire à la pose et aux mouvements du support.

3. Contrôler la profondeur de feuillure

La profondeur de feuillure doit être mesurée jusqu’au support réel du vitrage. Une ancienne menuiserie peut présenter des profondeurs différentes selon les côtés.

Relevez au minimum :

• profondeur en haut ;
• profondeur en bas ;
• profondeur à gauche ;
• profondeur à droite ;
• présence d’un fond de feuillure irrégulier ;
• espace réservé au joint ou au mastic ;
• recouvrement prévu par la parclose.

Une profondeur insuffisante peut empêcher la mise en place d’un double vitrage de rénovation. Dans ce cas, une solution spécifique, comme un vitrage avec profilé d’adaptation, doit être étudiée avant la commande.

Emaver propose notamment des vitrages de rénovation avec profilés adaptés aux anciennes menuiseries. La faisabilité dépend toutefois du châssis, de la feuillure et du système de maintien existant.

Prendre les cotes dans le neuf

Dans le neuf, les dimensions sont généralement issues des plans, des fiches de fabrication de menuiserie ou des relevés du fabricant. Elles doivent néanmoins être vérifiées sur le châssis posé.

Une cote théorique ne remplace pas un contrôle sur site.

Avant de commander, vérifiez :

1. la dimension hors tout de la baie ;
2. la dimension utile entre supports ;
3. la profondeur de feuillure ;
4. la position des joints ;
5. le recouvrement de la parclose ;
6. les tolérances de fabrication du châssis ;
7. les jeux nécessaires à la pose ;
8. l’accessibilité pour manutentionner le vitrage.

Sur une baie aluminium de grande dimension, ajoutez les contraintes de dilatation du profilé et les prescriptions du fabricant de menuiserie. La cote du vitrage doit rester compatible avec le système de calage et les jeux périphériques prévus.

Contrôler les déformations du châssis

Une menuiserie peut être visuellement correcte et présenter un défaut d’équerrage suffisant pour générer une erreur de commande.

Équerrage

Mesurez les deux diagonales de chaque cadre. Plus l’écart entre les diagonales est élevé, plus le châssis est déséquerré.

Ne cherchez pas à corriger la cote par un calcul improvisé. Signalez l’écart sur la feuille de cotes et demandez une validation technique si la différence compromet le jeu périphérique ou le recouvrement.

Parallélisme

Comparez les mesures prises en haut, au milieu et en bas. Une différence importante indique une traverse ou un montant non parallèle.

Dans ce cas, le vitrage peut être fabriqué avec une forme légèrement différente, mais cette décision doit être documentée. Pour une forme trapézoïdale ou un vitrage avec angles spécifiques, joignez un gabarit ou un croquis coté.

Flèche

Une traverse ou un montant peut présenter une flèche due au poids, à l’humidité ou à une fixation insuffisante. Utilisez une règle longue, un cordeau ou un laser pour mesurer l’écart entre le support et la ligne théorique.

La flèche doit être distinguée du jeu de pose. Un jeu ne compense pas une déformation excessive du châssis.

Respecter les jeux de pose selon le DTU 39

Le NF DTU 39 encadre les travaux de vitrerie et de miroiterie en rénovation comme dans le neuf. Il traite notamment du maintien du vitrage, des cales, des feuillures, de l’étanchéité et des conditions de mise en œuvre.

"Le NF DTU 39 s’applique aux travaux de miroiterie et d’installation de produits verriers en neuf, rénovation, réhabilitation et entretien"
— Verre & Menuiserie, synthèse du NF DTU 39

Le jeu de pose ne se choisit pas au hasard. Il dépend notamment :

• des dimensions du vitrage ;
• de sa composition ;
• de la nature du châssis ;
• de la profondeur et de la géométrie de la feuillure ;
• de l’exposition ;
• des mouvements prévisibles du support ;
• des prescriptions du fabricant du système.

Un vitrage ne doit jamais être en contact direct avec le châssis. Les cales d’assise transmettent le poids du vitrage. Les cales périphériques limitent les déplacements et évitent les contacts directs avec le support.

Le calcul pratique doit distinguer :

• la dimension de la feuillure ;
• la prise en feuillure du vitrage ;
• le jeu périphérique ;
• l’épaisseur du joint ;
• le recouvrement de la parclose.

Les valeurs courantes de quelques millimètres par côté ne constituent pas une règle universelle. Elles doivent être confrontées au NF DTU 39, au type de vitrage et aux prescriptions du fabricant.

Jeu périphérique, prise en feuillure et recouvrement de parclose - Paramètre à vérifier avant fabrication

Les outils indispensables

Un équipement fiable limite les approximations :

• mètre ruban de classe II pour les relevés courants ;
• télémètre laser étalonné pour les grandes baies et les contrôles de diagonales ;
• jauge d’épaisseur de vitrage ;
• pied à coulisse pour les profils et parcloses ;
• règle rigide ou niveau long pour les flèches ;
• cales étalon ;
• lampe pour inspecter le fond de feuillure ;
• appareil photo ou smartphone pour documenter chaque châssis ;
• fiche de relevé standardisée.

Le télémètre ne remplace pas le mètre ruban dans une petite feuillure. Les réflexions, les surfaces brillantes et les supports irréguliers peuvent perturber la mesure laser.

Les spécificités des chantiers en PACA et en Corse

Les rénovations du vieux Toulon, de Nice, de Marseille, de Bastia ou d’Ajaccio présentent souvent les mêmes difficultés : menuiseries bois anciennes, supports irréguliers, humidité marine et nombreuses reprises de peinture.

Sur ces bâtiments, la menuiserie peut avoir travaillé pendant plusieurs décennies. Les montants se déforment. Les traverses prennent de la flèche. Les assemblages perdent leur géométrie. Une prise de cote vitrage sur mesure doit donc être réalisée châssis par châssis.

La façade maritime ajoute des contraintes :

• gonflement et retrait du bois ;
• corrosion des éléments métalliques ;
• vieillissement des mastics ;
• déformation des parcloses ;
• humidité résiduelle dans les feuillures ;
• tolérances réduites sur les châssis restaurés.

Les châssis aluminium exposés au soleil de plomb en PACA et en Corse doivent aussi conserver leurs jeux de dilatation. Une menuiserie sombre, une baie orientée sud ou ouest et une grande longueur de profilé amplifient les mouvements thermiques.

Un vitrage trop serré peut subir des contraintes en périphérie. Les conséquences possibles sont une casse, une difficulté de fonctionnement de l’ouvrant, une dégradation du joint ou une infiltration.

"Un profilé aluminium exposé au soleil peut se dilater d’environ 1 mm par mètre pour un écart de température de 35 °C"
— Ouvéo, effet bilame des menuiseries aluminium

Faire valider sa feuille de cotes par Emaver

Une feuille de cotes exploitable doit permettre au fabricant de comprendre le chantier sans interprétation.

Indiquez clairement :

• la référence du chantier ;
• le repère de chaque vitrage ;
• largeur et hauteur de fabrication ;
• épaisseur totale ;
• composition du vitrage ;
• type de verre ;
• traitement ou couche éventuelle ;
• sens de pose ;
• forme et angles ;
• dimensions de feuillure ;
• jeux prévus ;
• photos du support ;
• observations sur l’équerrage et la flèche ;
• contraintes d’accès et de manutention.

Emaver, implanté à La Garde dans le Var, accompagne les artisans menuisiers, poseurs, miroitiers et professionnels du bâtiment en PACA et en Corse. L’équipe peut contrôler la cohérence des informations, attirer l’attention sur une cote atypique et orienter vers une solution de vitrage adaptée.

"Emaver accompagne les professionnels du Grand Sud-Est et de la Corse sur des projets de vitrages sur mesure et de solutions verrières techniques"
— Emaver

La transmission d’une commande via l’outil professionnel Emaver permet de centraliser les références, les dimensions et les caractéristiques techniques. Pour un chantier complexe, joignez systématiquement les photos, les diagonales et un croquis coté.

Questions Fréquentes

Comment mesurer un vitrage de fenêtre en rénovation ?

Mesurez la largeur et la hauteur de la feuillure en plusieurs points, puis relevez les deux diagonales. Contrôlez également la profondeur disponible, l’épaisseur du vitrage existant et le système de maintien. La dimension finale doit intégrer le jeu de pose prévu par le système et les prescriptions du NF DTU 39.

Quelle marge faut-il retirer pour commander un vitrage sur mesure ?

Il n’existe pas une marge unique applicable à tous les vitrages. Le retrait dépend de la feuillure, du matériau du châssis, des dimensions, de l’exposition et de la composition du vitrage. Un jeu trop faible crée des contraintes. Un jeu trop important compromet le maintien et l’étanchéité.

Faut-il mesurer les diagonales d’une fenêtre ?

Oui. Les deux diagonales permettent de contrôler l’équerrage. Une différence entre elles signale un cadre déformé ou déséquerré. Cette information doit figurer sur la feuille de cotes avant toute fabrication.

Quels outils utiliser pour une prise de cote professionnelle ?

Utilisez au minimum un mètre ruban de classe II, une jauge d’épaisseur, une règle rigide et un appareil photo. Un télémètre laser étalonné complète l’équipement pour les grandes baies et le contrôle des diagonales.

Emaver peut-il vérifier une commande vitrage ?

Emaver peut accompagner les professionnels dans l’analyse technique des projets verriers sur mesure, la cohérence des informations et la fabrication. Les châssis atypiques, déformés ou fortement exposés doivent être transmis avec une feuille de cotes complète et des photos.

Chiffres Clés

• 📐 2 diagonales à mesurer sur chaque châssis pour contrôler l’équerrage.
• 📏 3 zones minimum à relever en largeur et en hauteur pour détecter un défaut de parallélisme.
• 🌡️ Environ 1 mm par mètre de dilatation possible pour un profilé aluminium soumis à un écart thermique de 35 °C.
• 🧰 4 contrôles essentiels avant commande : dimensions, épaisseur, feuillure et jeux de pose.

Une commande vitrage fiable commence sur le chantier. Mesurez la feuillure réelle, contrôlez les diagonales, vérifiez l’épaisseur et documentez chaque déformation. En rénovation à Toulon, Nice, Marseille, Bastia ou Ajaccio, traitez chaque menuiserie comme une pièce unique.

Pour sécuriser vos prises de cotes, faire valider une feuille de relevé ou transmettre une commande de vitrage sur mesure, appuyez-vous sur l’accompagnement technique d’Emaver à La Garde.
